Описание

Назначение
ШнУР 1
Для выполнения ответвлений от магистральных лини медных круглых проводников напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания центрального проводника.
Для создания эквипотенциальных (уравнивающих потенциалы) узлов заземления с непосредственным присоединением к штырям защитных контуров.
ШнУР 2
Для выполнения ответвлений от медных магистральных шин медных круглых проводников напряжением до 660 В.
Применение
В шкафах, панелях и сборках.
Шина ШнУР 1 может использоваться в качестве коробки уравнивания потенциалов (КУП) в дополнительной системе уравнивания потенциалов в ванных и душевых комнатах, где наличие такой системы является обязательным согласно п. 7.1.88 ПУЭ 7.
Преимущества
Компактный размер.
Широкий спектр применений.
Удобство и простота монтажа.
Материалы
Контактная группа шин выполнена из латуни.
Винты выполнены из оцинкованной стали.
Конструкция
ШнУР 1
Основание из негорючего полиамида с четырехточечной системой крепления на монтажную поверхность.
Разборный сжим обеспечивает подключение центрального проводника без разрезания.
Наличие специального зажима, позволяющего прямое подключение стержней защитных контуров.
Распределительная часть шины рассчитана на подключение до 7 линий суммарным номинальным током до 160 А.
Возможность опломбировки шины предотвращает возможность несанкционированного подключения.
Защитный экран исключает возможность случайного прикосновения к токоведущим частям.

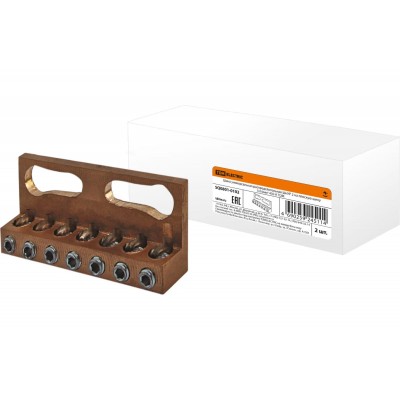

ШнУР 2
Винты под шестигранник позволяют обеспечивать надежный и качественный прижим проводников.
Специальные прорези позволяют визуально проверить качество соединения.
Возможность использования на перфорированных и плоских шинах с резьбовыми отверстиями.
Возможность подключения до семи проводников с наконечником или без сечением от 1,5 до 16 мм2.
ШнУР 2 обеспечивает высокий коэффициент заполнения (количество подключаемых проводников на единицу площади / объема) по сравнению со стандартными подключениями проводников к шинам.
Наименование параметра ШнУР 1 ШнУР 2
Номинальный ток In, А 160 450
Номинальное напряжение изоляции Ui, В 500 нет изоляции
Сечение подключаемых проводников, мм² 50-80 для штырей защитного контура; 1,5-16 для ответвлений. Для крепления на
10-50 для сжима; 2,5-25 для ответвлений шине могут быть использованы болты M5, M6, M8, M10,

Рабочая температура окружающей среды, °С от -40 до +50
Степень защиты IP20 IP20
Среднее значение относительной влажности, не более 90%
