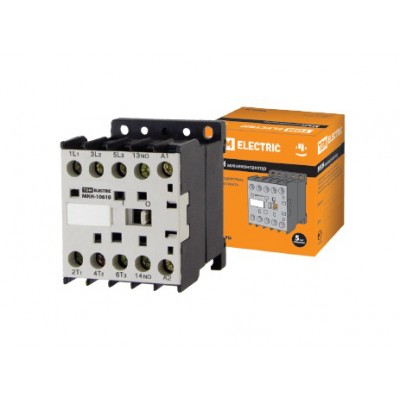

Описание

Назначение
Пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В
Дистанционное управление цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1)
Преимущества
Горизонтальное расположение магнитной системы дает возможность устанавливать и эксплуатировать МКН как на вертикальной, так и на горизонтальной плоскостях без ухудшения коммутационных свойств.
Материалы
Контакты выполнены в виде медных заклепок. Контактирующие поверхности покрыты гальваническим серебром.
Конструкция
Компактная конструкция подвижной части магнитной и контактной систем обеспечивает высокое быстродействие и частоту коммутаций до 3600 циклов В-О в час, что весьма важно при использовании контакторов в автоматизированном технологическом оборудовании.
При необходимости на контактор МКН может быть установлен модуль дополнительных контактов.
Возможность установки на DIN-рейку
Наличие одного дополнительного контакта (замыкающего 1НО или размыкающего 1НЗ)
Основные параметры Типоисполнения миниконтакторов МКН
0610 0611 0910 0911 1210 1211 1610 1611
Число полюсов 3
Число и тип доп.контактов 1з (1но) 1р(1нз) 1з (1но) 1р(1нз) 1з(1но) 1р(1нз) 1з(1но) 1р(1нз)
Номинальное рабочее напряжение,Ue,В 230,400
Напряжение изоляции,Ui,В 400
Номинальное импульсное напряжение,Uimp,кВ 4
Максимальная кратковременная нагрузка(t≤1с),А 16 20 22 25
Механическая износостойкость, млн.циклов 10
Электрическая износостойкость, млн.циклов в режиме АС-3 0,8
Масса контакторов, кг 0,188 0,18 0,18 0,18
Степень защиты,IP IP20
Типоисполнения Стандартные мощности трехфазных двигателей, кВт , Номинальный ток, А по АС-3
миниконтакторов по категории АС-3
МКН-10610 1,5 (~230В) 2,2(~400В) 6
МКН-10611 1,5 2,2 6
МКН-10910 2,2 4,0 9
МКН-10911 2,2 4,0 9
МКН-11210 3,0 5,5 12
МКН-11211 3,0 5,5 12
МКН-11610 4,0 7,5 16
МКН-11611 4,0 7,5 16
