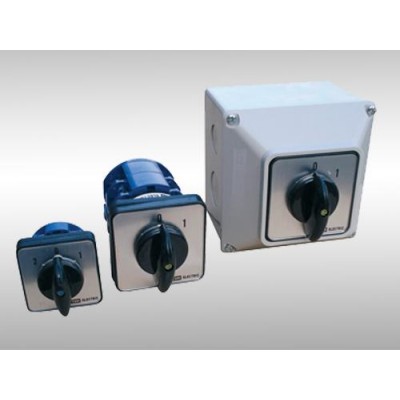

Кулачковый переключатель КПУ11-25/0102 (1-0-2 1р) TDM
- Производитель: Не указан
- Код: 00000012161
- Артикул: SQ0715-0067
- Доступность: На складе
- Количество: 1
1,407.00 руб.
Заявка на опт
электротехнических товаров. В зависимости от объема закупки скидки могут
достигать до 30%. Для рассмотрения Вашей заявки в ближайшее
время отправьте пожалуйста Ваши данные о заказе.
С уважением Группа Компаний "ТеплоМир".
Оформление покупки
В зависимости от объема закупки цены могут меняться,
скидки могут достигать до 20%. Для рассмотрения Вашей заявки в ближайшее
время отправьте пожалуйста Ваши данные о заказе.
С уважением Группа Компаний "ТеплоМир".
Описание
Назначение
Для управления и коммутации электрической нагрузки, схем управления и др.
Применение
Как коммутационный элемент в щитах постоянного и переменного токов.
В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
Переключение режима работы трансформатора в сварочном оборудовании.
Управление режимами работы ТЭНов в нагревательном оборудовании.
Материалы
Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.
Конструкция
Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.
Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.
Наименование параметра КПУ…-10 КПУ…-16 КПУ…-25 КПУ…-40 КПУ…-63
Номинальный ток (тепловой), А 10 16 25 40 63
Номинальное рабочее напряжение, В 230В/400В
Номинальное напряжение изоляции, В 690
Номинальный рабочий ток по категориям нагрузки, А 230В/ 400В АС-21А,
АС-22А 10 16 25 40 63
АС-23 7,5 12 22 37,5 57 АС-2 7,5 12 22 37,5 57
АС-3 5,5 8,8 15 27,5 36
АС-4 1,75 2,8 6,5 13,8 15
230 В АС-15 2,5 4 8 17,5
400 В АС-15 1,5 3,2 5 7,5
24 В DC-21A 10 16 25 40 63
48 В 6 25
Номинальный рабочий ток одного контакта, А 110 В 1 4
220 В 0,3 1
24 В DC-22A 8 12 25
48 В 4 10 16
110 В 0,3 3
220 В 0,2 0,4
Механическая износостойкость, не менее, циклов 100 000
Электрическая износостойкость, не менее, циклов 30 000
Диапазон рабочих температур, 0С от -25 до +50
Степень защиты для исполнений КПУ11 IP40 – со стороны лицевой панели
IP20 – со стороны контактов
Степень защиты для исполнений КПУ38 IP54
