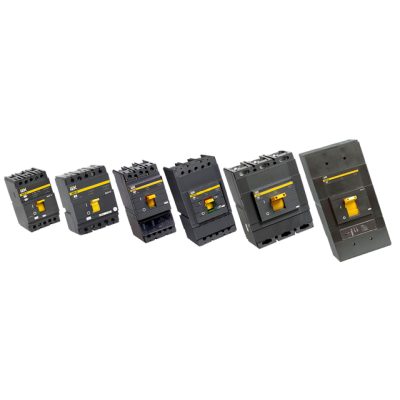

Описание

Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
Оперативное включение и выключение электрических цепей.
Применение
Жилое и гражданское строительство.
Производственные объекты.
Электроподстанции.
Материалы-Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.
Конструкция
Позволяет самостоятельно устанавливать дополнительные аксессуары.
Возможность монтажа на DIN – рейку при помощи специальной скобы.
Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров.
Преимущества
Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей.
Увеличенный гарантийный срок эксплуатации – 5 лет
ВА88-32
Наименование параметра Значение
Номинальный ток, А 16, 50, 25, 63, 32, 80, 40, 100, 125
Уставка срабатывания по току короткого замыкания 500, 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 12,5
Номинальная предельная наибольшая отключающая способность Icu, кА 25
Тип ручного поворотного привода ПРП-1 125
Тип скобы для крепления на DIN-рейку Скоба RCS-1
Тип аварийного контакта АК-125/160
Тип дополнительного контакта ДК-125/160
Тип расцепителя независимого РН-125/160
Тип расцепителя минимального напряжения РМ-125/160
Тип электропривода ЭП-32/33
ВА88-33
Наименование параметра Значение
Номинальный ток, А 80, 100, 125, 160
Уставка срабатывания по току короткого замыкания 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 17,5
Номинальная предельная наибольшая отключающая способность Icu, кА 35
Тип ручного поворотного привода ПРП-1 160
Тип скобы для крепления на DIN-рейку Скоба RCS-2
Тип аварийного контакта АК-125/160
Тип дополнительного контакта ДК-125/160
Тип расцепителя независимого РН-125/160
Тип расцепителя минимального напряжения РМ-125/160
Тип электропривода ЭП-32/33
ВА88-35
Наименование параметра Значение
Номинальный ток, А 125, 160, 200, 250
Уставка срабатывания по току короткого замыкания 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 25
Номинальная предельная наибольшая отключающая способность Icu, кА 35
Тип ручного поворотного привода ПРП-1 250
Тип аварийного контакта АК-250/400
Тип дополнительного контакта ДК-250/400
Тип расцепителя независимого РН-250/400
Тип расцепителя минимального напряжения РМ-250/400
Тип электропривода ЭП-35/37
ВА88-37
Наименование параметра Значение
Тип автоматического выключателя ВА88-37
Тип расцепителя Тепловой, электромагнитный
Номинальный ток, А 250, 315, 400
Уставка срабатывания по току короткого замыкания 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 35
Номинальная предельная наибольшая отключающая способность Icu, кА 35
Тип ручного поворотного привода ПРП-1 400
Тип аварийного контакта АК-250/400
Тип дополнительного контакта ДК-250/400
Тип расцепителя независимого РН-250/400
Тип расцепителя минимального напряжения РМ-250/400
Тип электропривода ЭП-35/37
ВА88-40
Наименование параметра Значение
Номинальный ток, А 400, 500, 630, 800
Уставка срабатывания по току короткого замыкания 10In
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 35
Номинальная предельная наибольшая отключающая способность Icu, кА 35
Тип ручного поворотного привода ПРП1-800
Тип аварийного контакта АК-800/1600
Тип дополнительного контакта ДК-800/1600
Тип расцепителя независимого РН-800/1600
Тип расцепителя минимального напряжения РМ-800/1600
Тип электропривода ЭП-40
Тип расцепителя: Электронный
ВА88-43
Наименование параметра Значение
Номинальный ток, А Регулируемый, 1000 х (0,4 ÷ 1), 1250 х (0,4 ÷ 1), 1600 х (0,4 ÷ 1)
Уставка срабатывания по току короткого замыкания Регулируемая
Количество полюсов 3
Номинальная рабочая наибольшая отключающая способность Ics, кА 50
Номинальная предельная наибольшая отключающая способность Icu, кА 50
Тип аварийного контакта АК-800/1600
Тип дополнительного контакта ДК-800/1600
Тип расцепителя независимого РН-800/1600
Тип расцепителя минимального напряжения РМ-800/1600
Тип электропривода ЭП-43
