Описание

Назначение-для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.
Применение-управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.
Материалы-корпус датчика выполнен из не поддерживающего горение пластика.
Конструкция:
В ассортименте имеются датчики 8 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый);
Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света;
Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут;
В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика;
Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб;
Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице;
Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию;
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
ДДВ-03 не предназначен для работы с люминесцентными лампами
Преимущества:
Автоматизируют процесс управления освещением.
Позволяют экономить электроэнергию.
Создают комфорт.
Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками
Датчик ДДТ-01 скрытно устанавливается в подвесной потолок d=60мм.
Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.

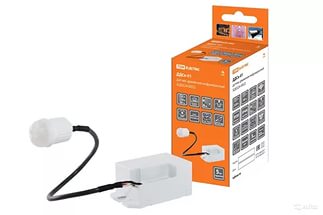

Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника
Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице

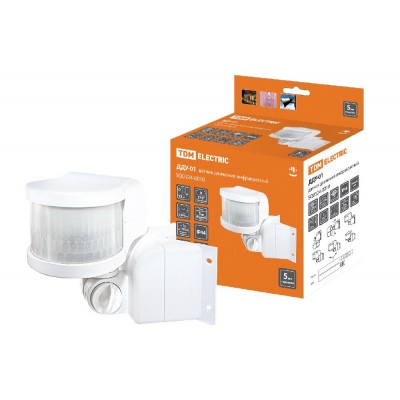

Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700
Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение
Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон
Наименование параметра Значение
Способы установки ДДВ — встраиваемые в нишу; ДДС — на стену; ДДУ —на внешний угол стены; ДДП — потолочные; ДДПр — на прожектор;ДДПт – в патрон Е27;
ДДТ – вместо точечного светильника; ДДСк - скрытый
Номинальное напряжение, В 230
Номинальная частота, Гц 50
Максимальная мощность нагрузки, Вт 60-2000 (в зависимости от исполнения)
Порог срабатывания в зависимости от уровня освещенности, Лк от 5 Лк до дневного света (регулируется)
Время отключения, сек (Для ДДПт-01) 10 сек -2 мин (регулируется)
(для ДДП-03 и ДДТ-01) 10 сек – 7 мин (регулируется)
(для всех остальных датчиков) 5 сек – 8 мин (регулируется)
Максимальная дальность обнаружения объекта, м (при t<24° C) 6-12 (в зависимости от исполнения)
Угол обзора 120° — 360° (в зависимости от исполнения)
Скорость движения объекта, м/с 0,6 — 1,5
Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт 0,45/0,1
Степень защиты IP20-IP65 (в зависимости от исполнения)
Цвет Белый
