Описание

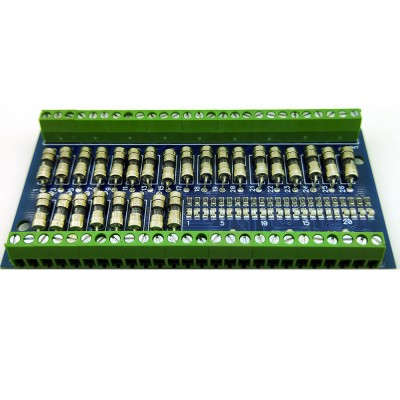

Модуль защиты АРГОС light V 17- 7 IR и АРГОС light V 17- 7 IR -BOX служит для защиты выходов контролеров серии АРГОС light V 17- 7 IR , ARGOS-L-V8, АРГОС light V – 07 — DIN , от короткого замыкания в цепи нагрузки контролера. Дополнительно имеет встроенный блок индикации и контроля целостности цепи. При штатной работе, светодиоды модуля защиты загораются одновременно с светильниками подключенными к контроллеру через модуль защиты. При срабатывании предохранителя , светодиод по линии где произошла авария гаснет.
Технические данные.
Форм фактор — открытый модуль ( плата). Д 100мм х Ш 50мм х В 10 мм.
Количество каналов защиты — 16 или 26 ( согласно заказа).
Uмакс — максимальное рабочее напряжение — 20 Вольт DC.
Максимальный ток, не приводящий к срабатыванию, I hold -1 А.
Диапазон рабочих температур. -40°C … +85°C.
Ток потребления индикации режима работы — не более 5 мА на канал.
К контролеру ARGOS-L-V8 — подключается самостоятельно опционально.
К контролеру V – 07 — DIN — подключается самостоятельно опционально.
К контролеру АРГОС light V 17- 7 IR — подключается самостоятельно опционально.
К контролеру АРГОС light V 17- 7 IR -BOX — подключается с разводкой монтажа производителем опционально.
