Описание

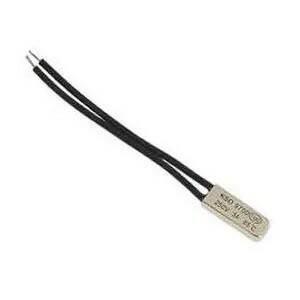

Биметаллические термостаты серии KSD9700 представляют собой электромеханические устройства, предназначенные для защиты различных устройств от перегрева, например, электрических моторов, для поддержания заданной температуры электронагревателей. Термостаты серии KSD9700 также применяются в электрических схемах чайников-термосов (термопотов), накопительных водонагревателей (бойлеров), электроплит, духовых шкафов, СВЧ-печей и других электрических устройств с автоматическим типом срабатывания. Термостаты серии KSD9700 выпускают на рабочее напряжение до 250В и ток 5А. В качестве принципа работы термостатов серии KSD9700 используется свойство биметаллических (латунно-стальных) пластин изгибаться при нагреве под воздействием температуры, поскольку коэффициенты расширения применяемых металлов разные. Изгиб пластин управляет замыканием или размыканием контактов.
Когда после снятия перегрузки биметаллический сплав охлаждается, то контакты возвращаются в исходное состояние. Допустимое отклонение температуры срабатывания составляет ±5% или ±10%.

KSD9700 — биметаллический температурный переключатель, многие называют термостатом, термореле, термопредохранителем, термодатчиком, термоконтактом и др. Принцип работы элементарный: внутри корпуса два контакта, которые изначально замкнуты/разомкнуты (зависит от типа). При нагреве биметаллическая пластина изгибается и в определённый момент размыкает или замыкает контакты, при остывании возвращаются в исходное состояние.
